Щелевые решетки скрытого монтажа под шпаклевку SDL используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

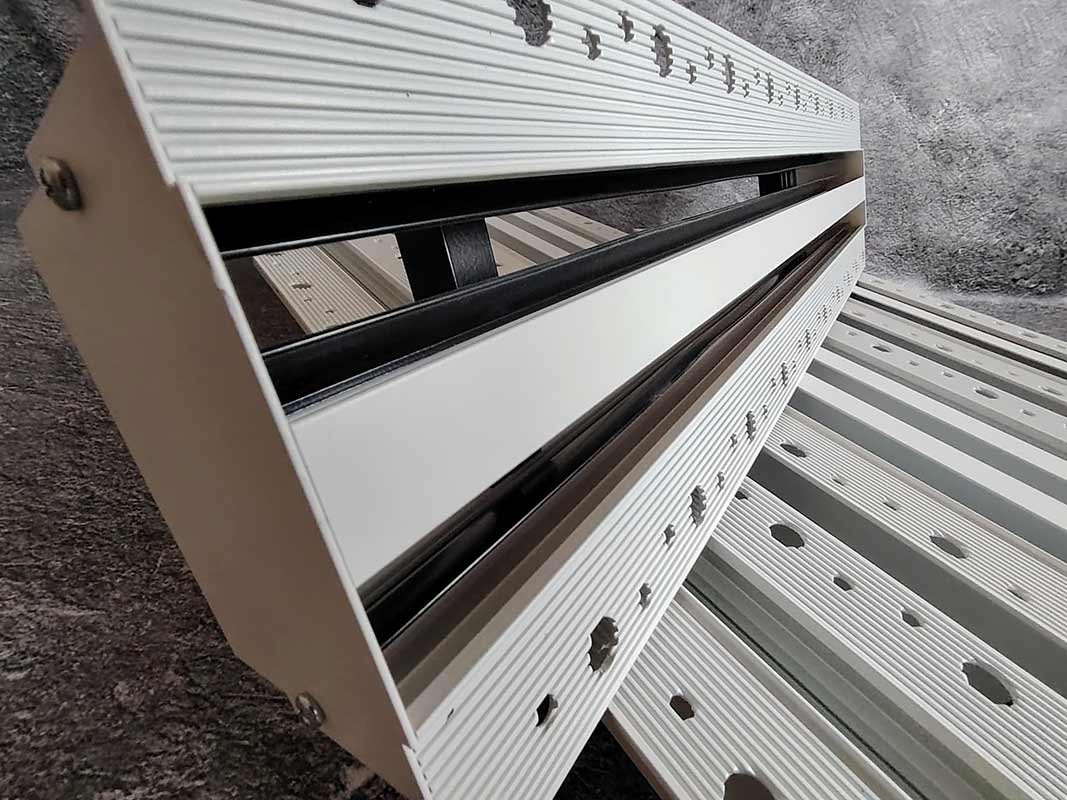

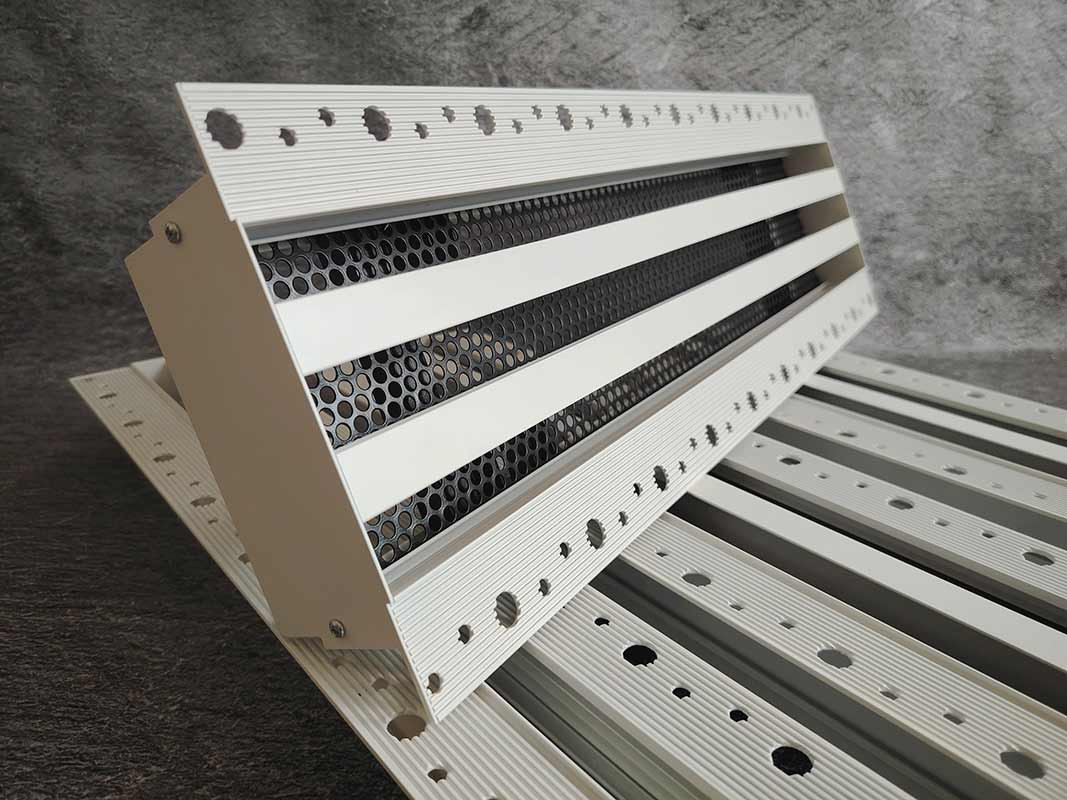

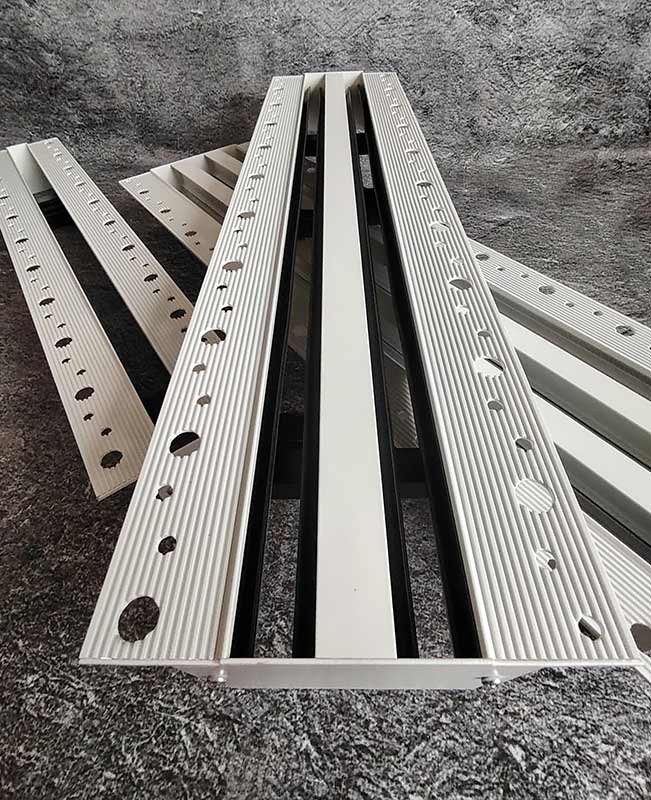

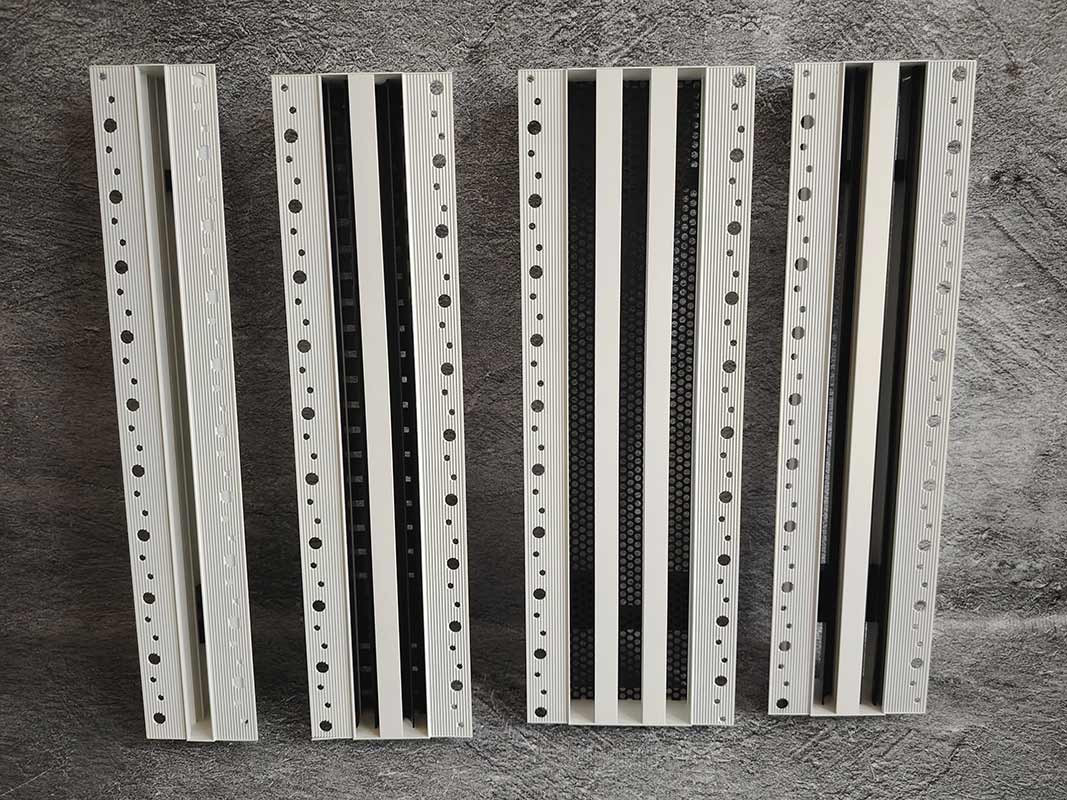

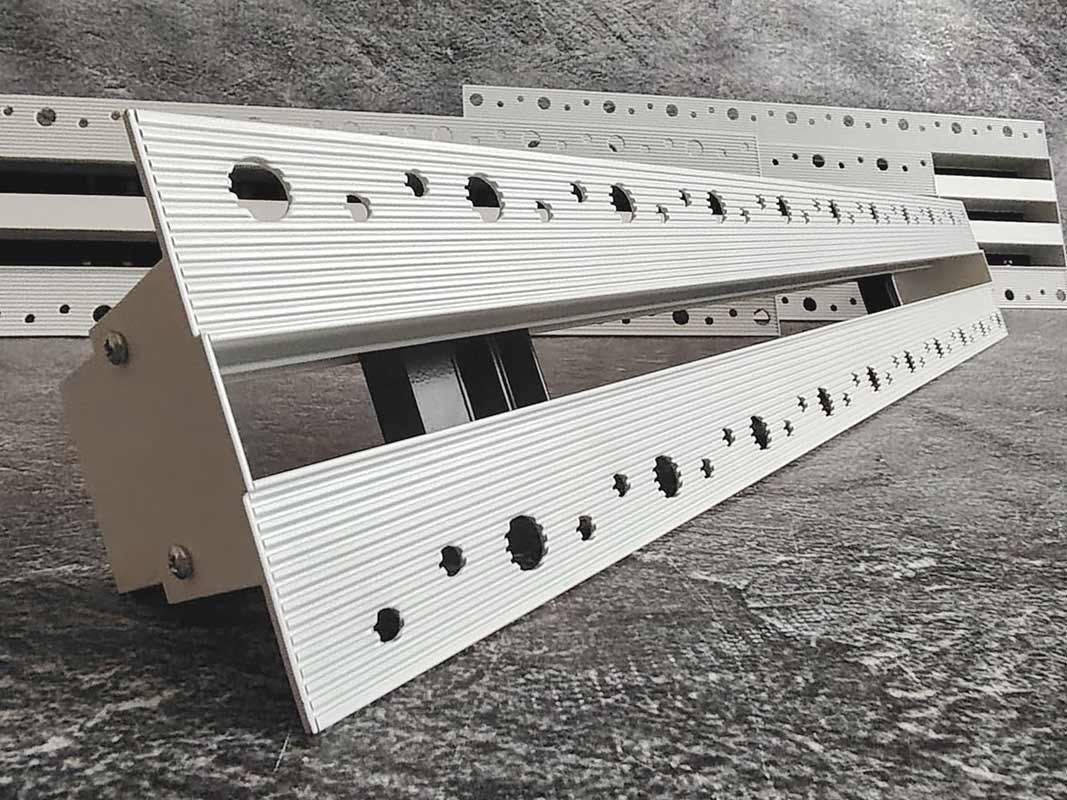

Конструкция профиля решетки предусматривает фланец с углублениями и отверстиями для лучшей адгезии финишного материала по длине решетки и заглушки с торца.  После монтажа решетки, видимой частью в помещении остаются только щели.

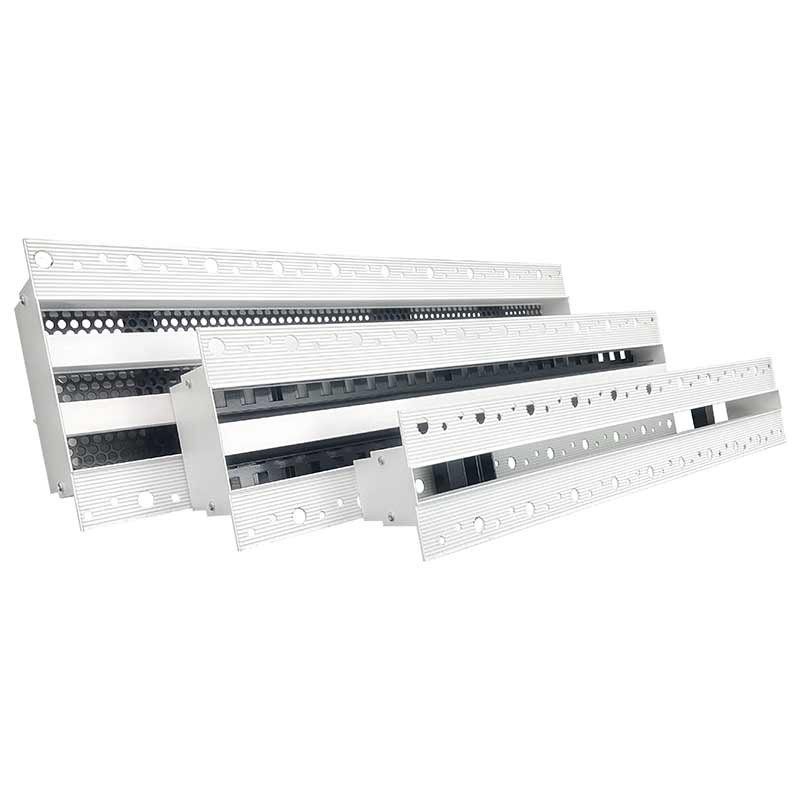

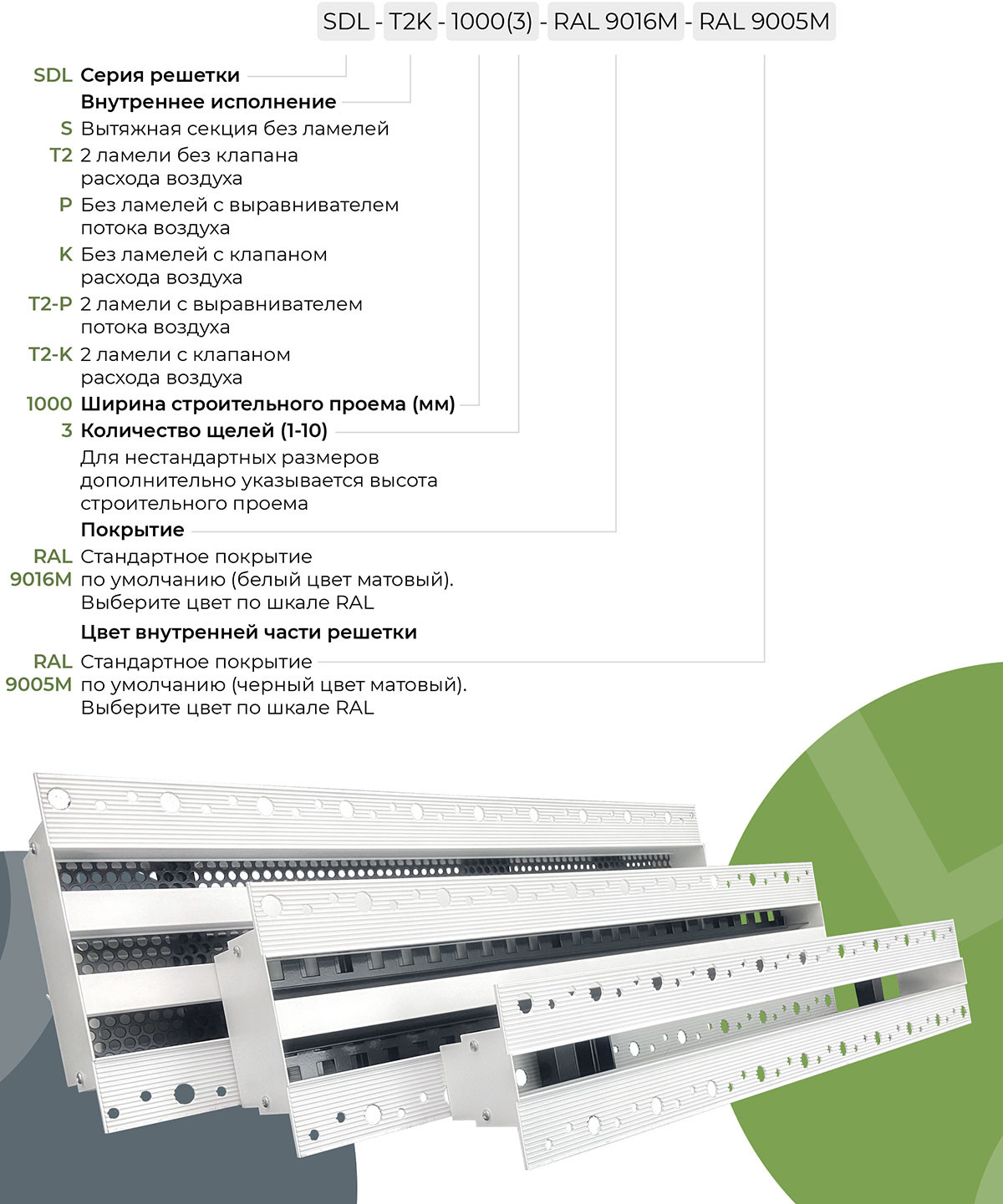

Щелевые решетки SDL изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию КСД поставляется в неокрашенном виде.

Особенности решетки SDL:

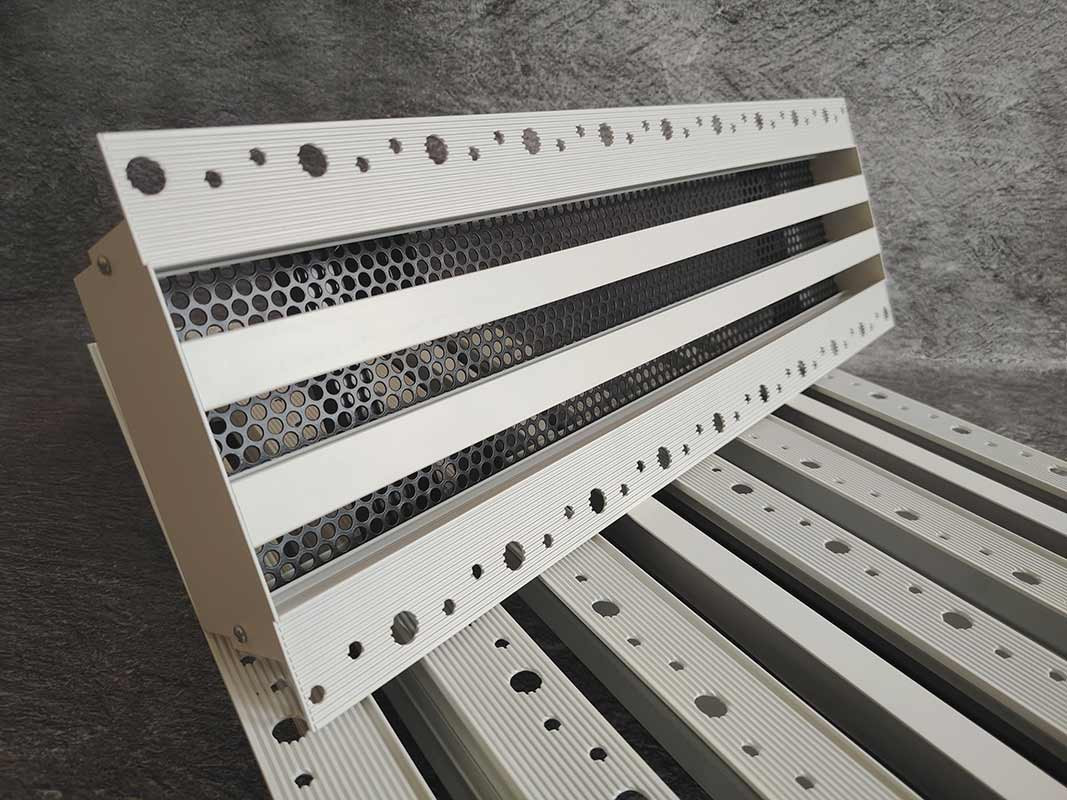

• количество щелей - 1-6;
• ширина щели 20;
• длина щели от 200 до 3000 мм с любым шагом;

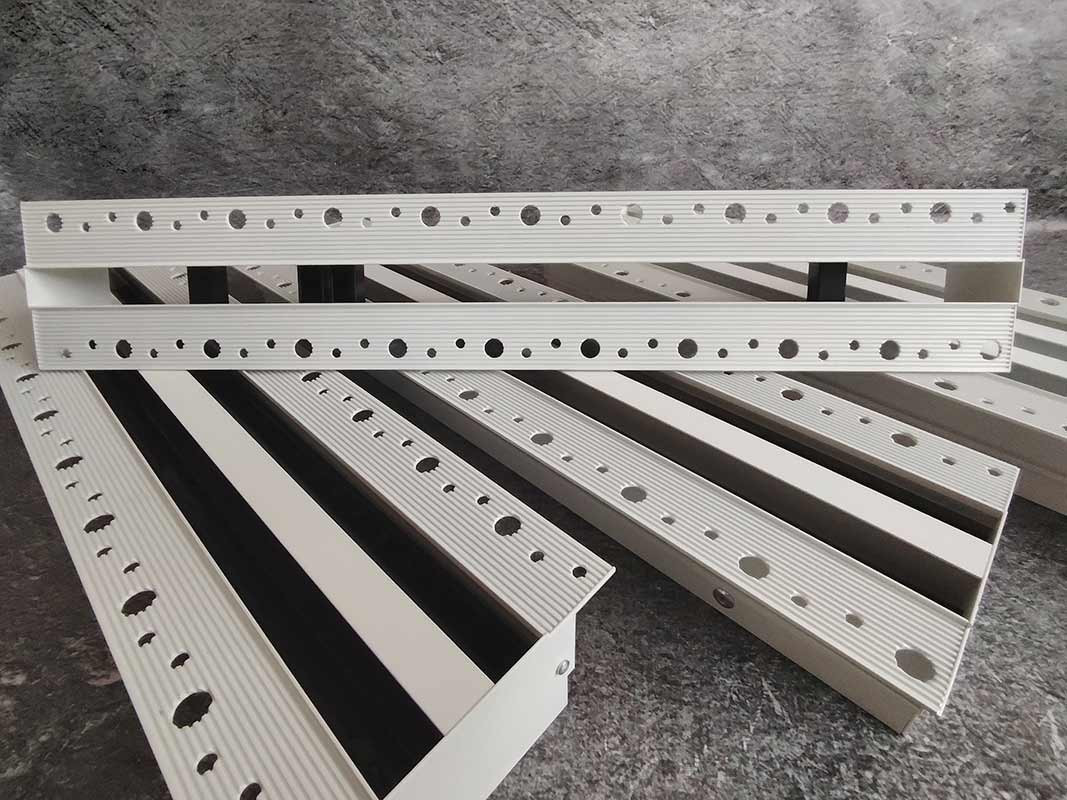

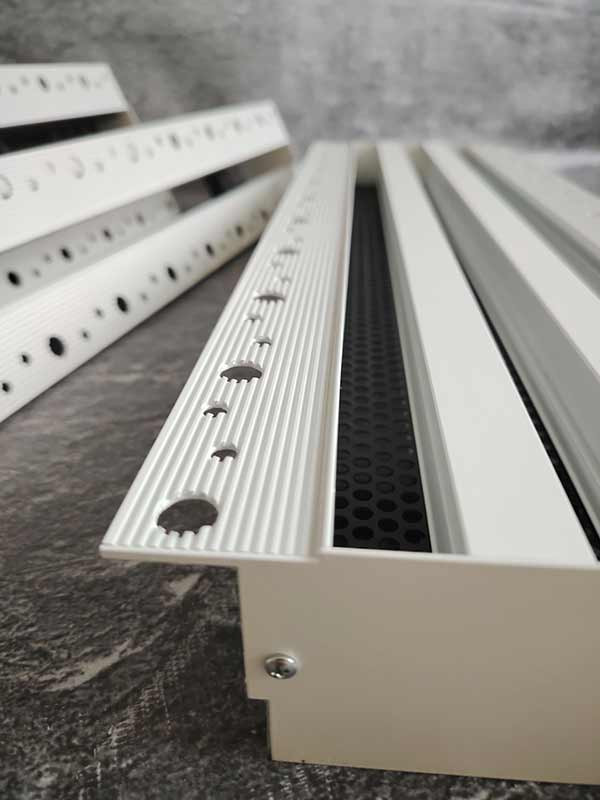

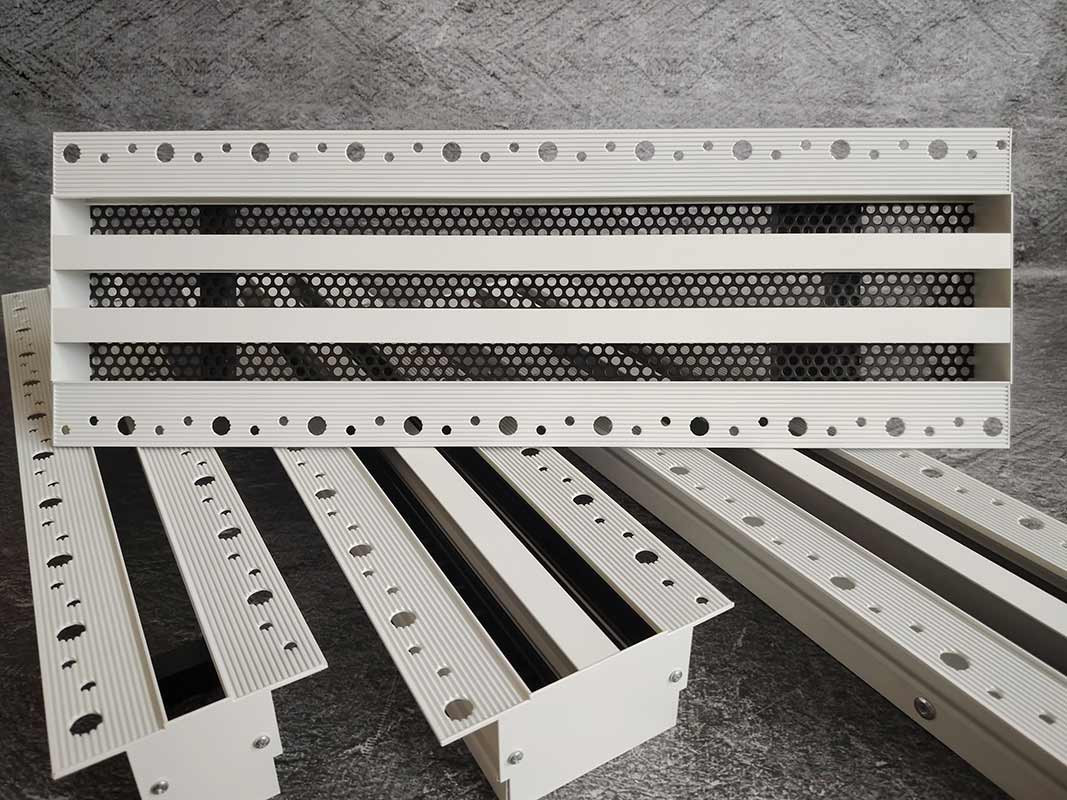

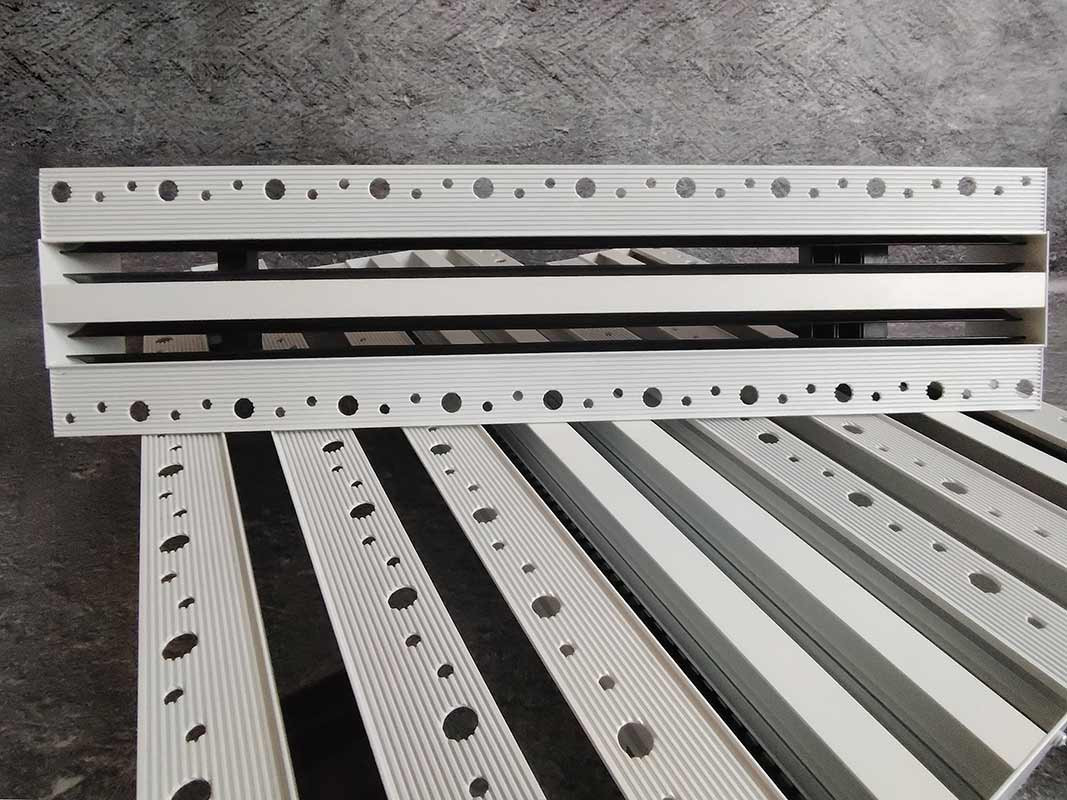

• фланец имеет углубления со специальной формой паза и отверстия для лучшего сцепления шпаклевки и исключения ее отслоения;
• полка под шпаклевку 2,3 мм;

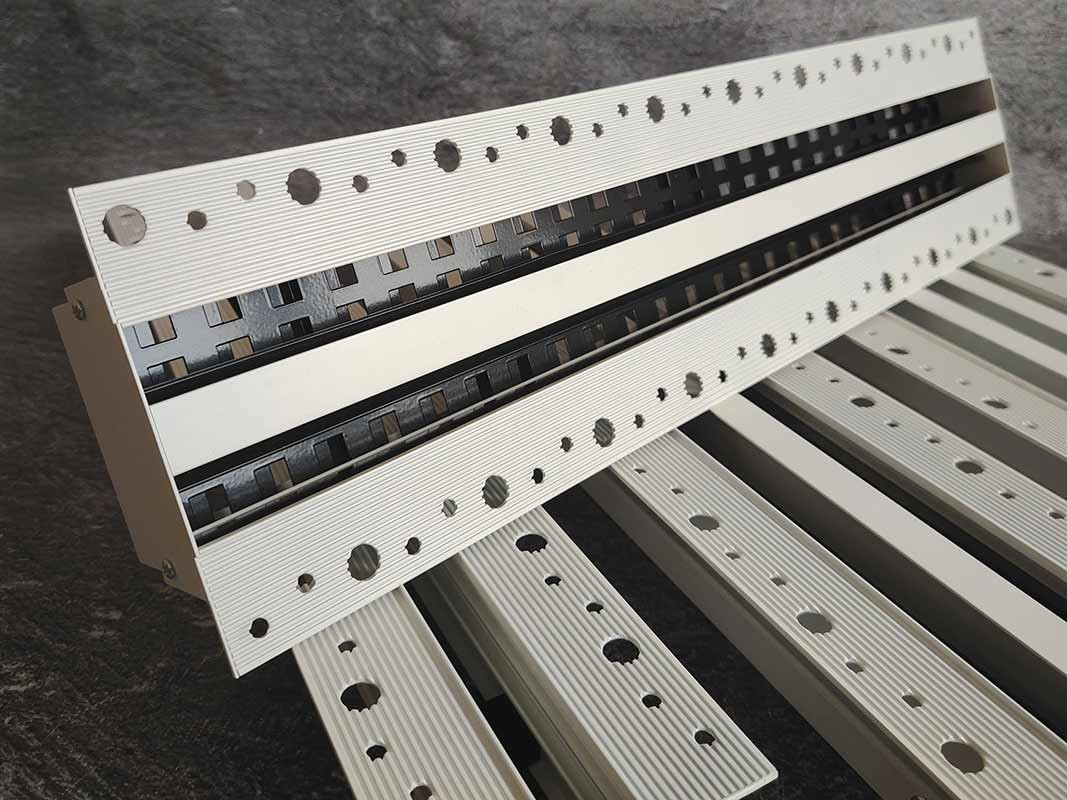

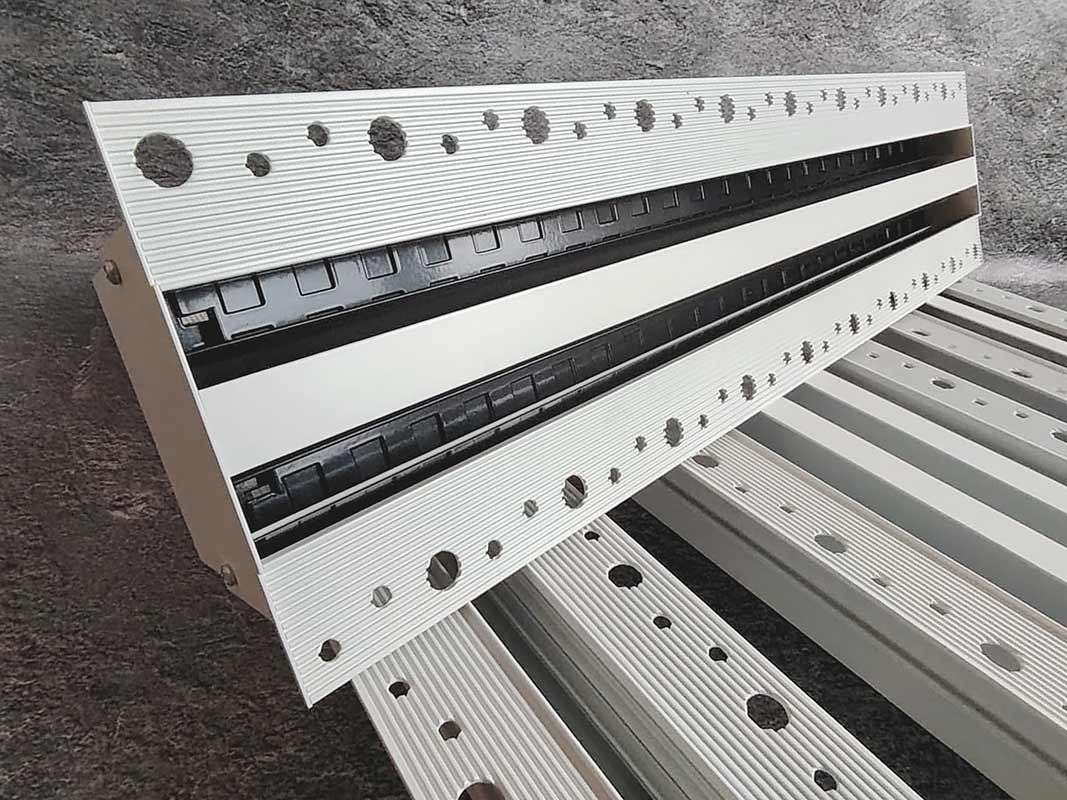

• возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока;
• минимальный запас запотолочного монтажного пространства - 110 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;
  возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД - стандартная камера с круглой врезкой;
• КСД-У - уменьшенная камера с круглой врезкой;
• КСД-У-О - уменьшенная камера с овальной врезкой;
• КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

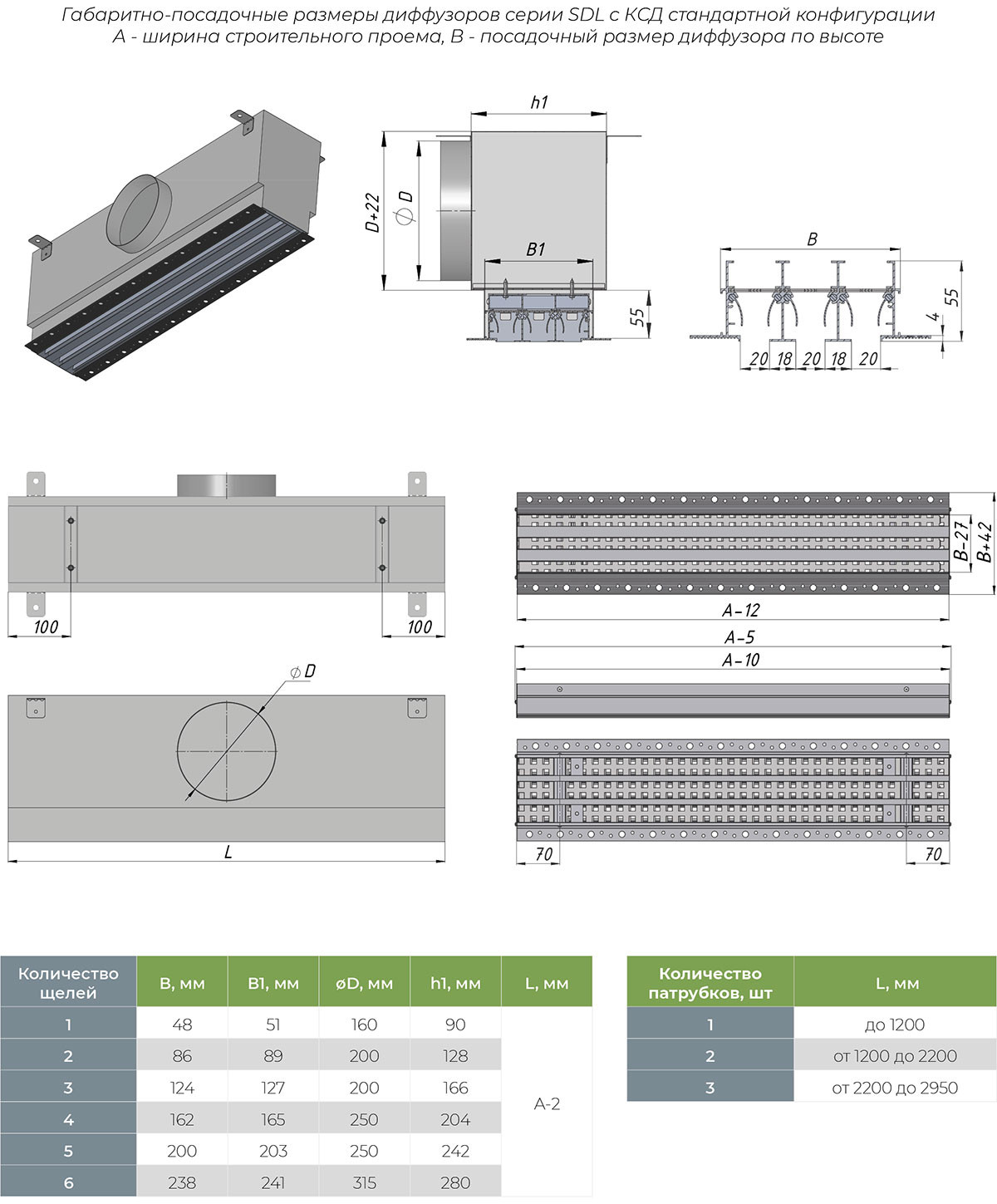

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
